StampaTitolo del Campetto: Star Wars e la forza della luce
Scopo: In questo campetto realizzeremo una pila a led RGBW da 4W
Date: 30 aprile - 1 maggio 2016
Luogo: Sede del Gruppo Scout Cittadella 2
Specialità: Elettronico
Buonacaccia: http://buonacaccia.net/event.aspx?e=4512
Cosa faremo
In questo campetto realizzeremo una pila a led RGBW da 4W
Questo pila può cambiare colore fra Bianco, Rosso, Verde e Blu ed è alimentata da due batterie AA
Capiremo il funzionamento della scheda che pilota questo particolare led e lo andremo a realizzare con le nostre mani.
Vedremo poi le varie fasi di progettazione e realizzazione di circuiti stampati (PCB) a livello industriale e amatoriale.

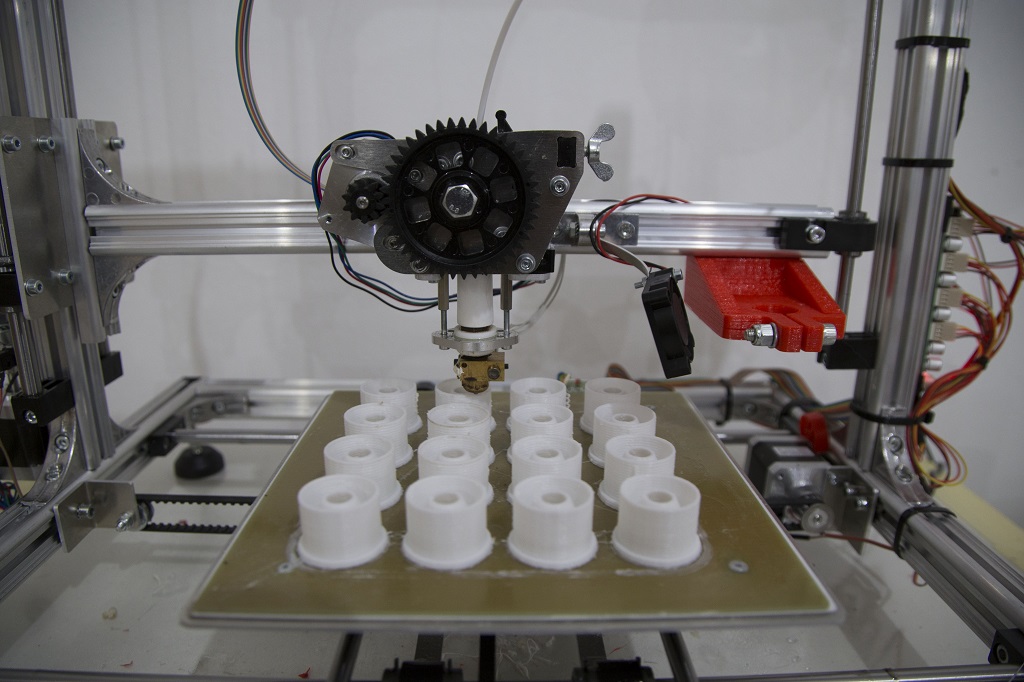

Tutti i pezzi che ci serviranno li andremo a sviluppare da noi con una stampante 3d
Componenti
- led RGBW di potenza da 4w
- transistor BC337
- transistor BC327
- condensatore da 220pF
- induttanza da 120uH
- diodo 1N4001
- resistore da 470kohm

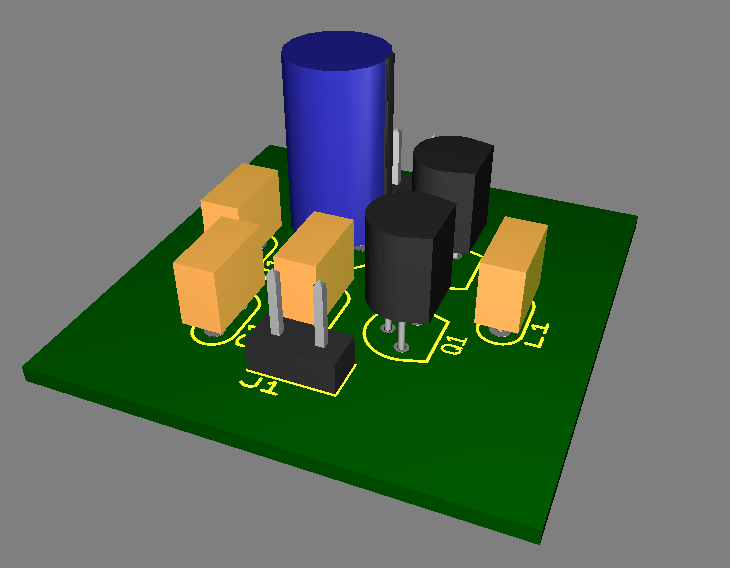

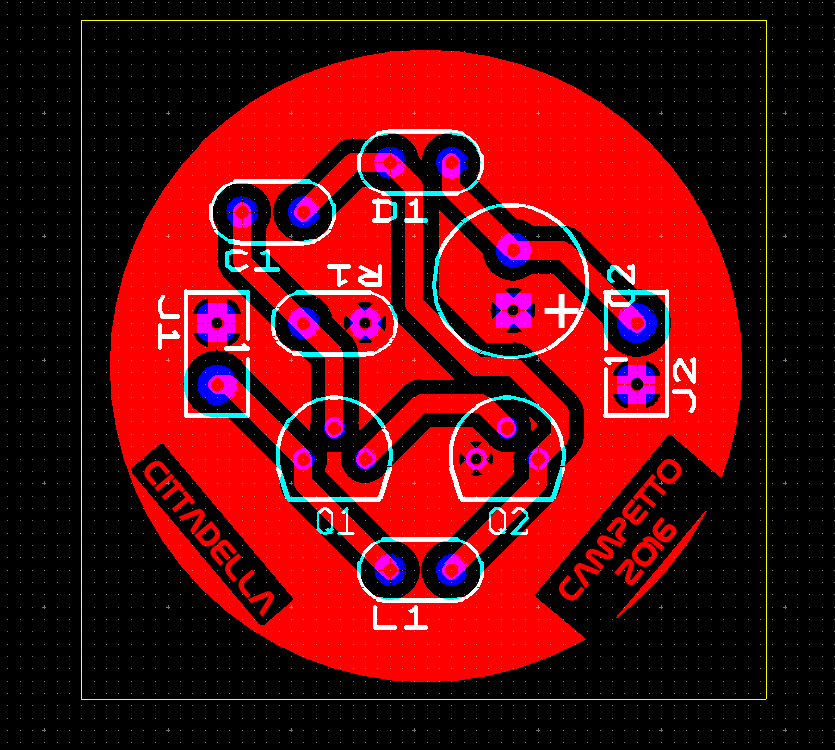

- scheda PCB (realizzata con fresa CNC)
- connettore
- selettore 6 poizioni a 2 vie
- portabatterie 2xAA
- cono led (stampato in 3d)
- selettore centrale (stampato in 3d)
- selettore esterno (stampato in 3d)
- tappo batterie (stampato in 3d)
